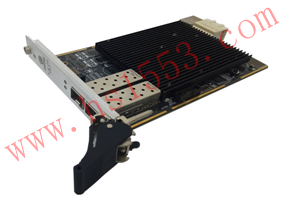

cPCIe/PXIe主机接口/FC-AE-1553仿真节点卡
产品特性
Ø 支持FC-AE-1553协议;
Ø 线路速率1.0625Gb/s、2.125Gb/s、4.25Gb/s;
Ø 速率可配置;支持线速收发帧;
Ø 单卡支持2个光接口;
Ø 采用cPCIe/PXIe总线主机接口(其它接口可定制);
Ø 支持双端口冗余模式;
Ø 支持NC-NT、NT-NT等多达10种传输模式;
1. NC-NT(0,0)模式
2. NC-NT(0,1)突发传输模式
3. NC-NT(1,0)延迟突发传输模式
4. NT-NC模式
5. NT-NT(0,0)模式
6. Modecode模式
7. 以上部分模式(1/5/6)下的广播
8. 以上部分模式(1/5/6)下的组播
9. NC-RT(需FC-AE-1553桥接卡支持)
10. RT-NC(需FC-AE-1553桥接卡支持);
Ø 支持多种数据帧发送模式,包括周期数发送和单次发送;
Ø 支持与MIL-STD-1553B总线桥接功能(需要FC-AE-1553桥接卡支持);
Ø 提供多种实时数据统计信息,包括帧数、速率等;
Ø 支持双端口冗余模式;
Ø 提供应用开发接口API;
Ø 提供仿真测试应用程序;
Ø 提供为用户定制开发应用程序服务;
Ø 支持总线型PON组网、交换网络两种拓扑;
Ø 标准PCI插卡尺寸;
Ø 支持WinXP、Win7、Linux、vxWorks操作系统;
产品应用场景

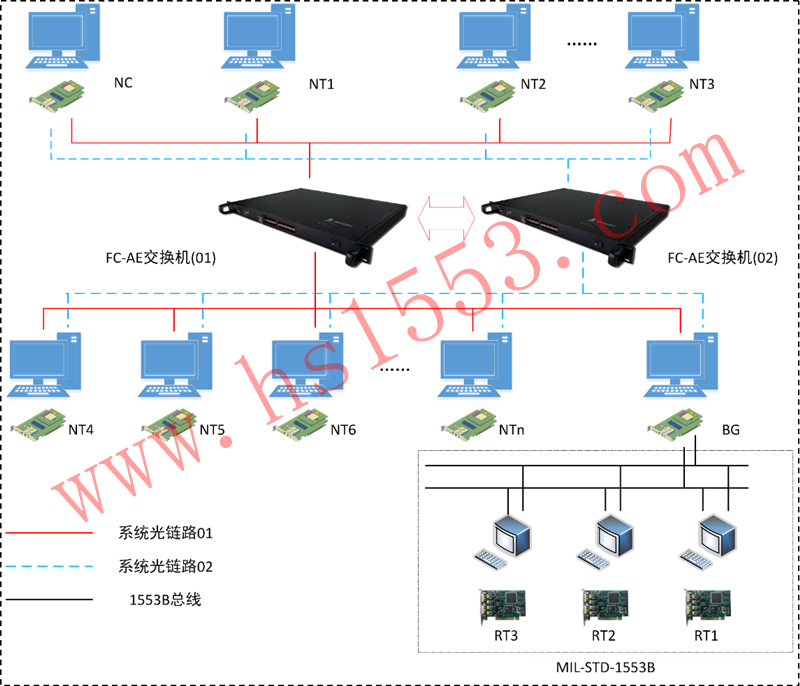

场景1(FC-AE-1553交换网络应用场景)
本场景中使用两台24端口FC-AE交换机及多张FC-AE-1553仿真卡组成一个双冗余网络,用户可以利用API发送和接收FC-AE-1553消息,达到仿真测试用户业务运行过程的功能。

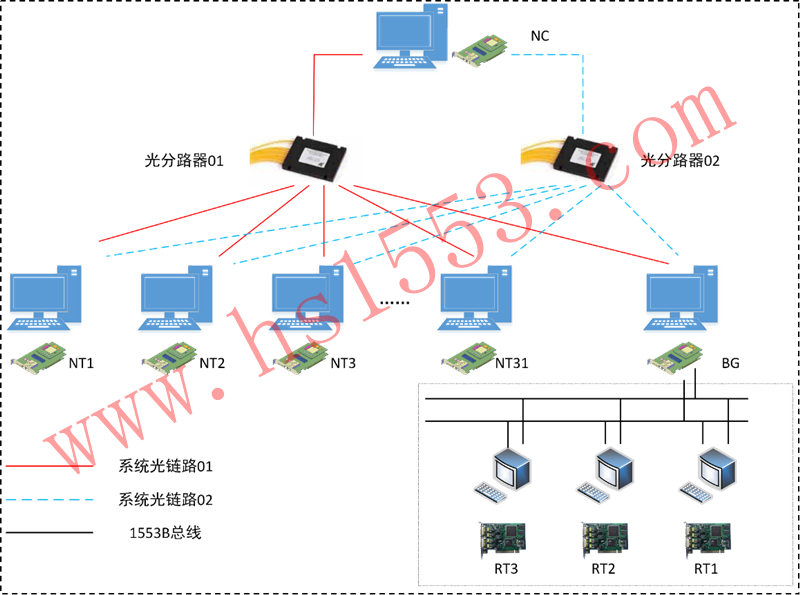

场景2:FC-AE-1553总线型应用(基于PON)
本场景中使用两台无源光(PON)分路器及多张FC-AE-1553仿真卡组成一个双冗余网络,光分路器的上行端(OLT)连接NC节点,下行端(ONT)连接NT节点,用户可以利用API发送和接收FC-AE-1553消息,达到仿真测试用户业务运行过程的功能,本方案因为没有使用FC-AE网络交换机,可达到节省成本及功耗的目的。
指标参数:
指标名称 |
指标参数 |
备注 |
工作温度 |
-20℃-75℃ |
可提供宽温级产品 |
可选通道数 |
2通道 |
支持冗余2通道 |
线路速率 |
1.0625/2.125/4.25Gb/s |
可切换 |
应用程序端到端时延 |
20μs |
可进一步降低 |
端口工作模式 |
双端口冗余模式 |
|
网络拓扑 |
点对点、交换网络、总线型PON拓扑 |
|
